ラズパイZero用陶器スピーカー「零函（zero-bako）」

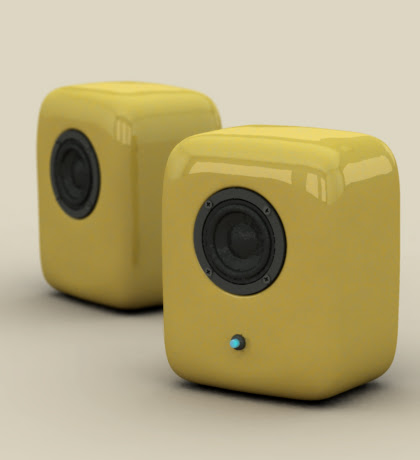

陶器スピーカー「零函 (zero-bako)」



「零函 (zero-bako)」はエンクロージャーの中に、5㎝フルレンジスピーカー、2chステレオアンプ、プログラムでアサイン可能な1個のボタン、そしてラズパイZero本体と繋がるUSB端子を内蔵しています。

別途用意したラズパイZero本体をスピーカー本体底面のラズパイ収納部に格納し、内部配線を接続すれば完成です。
ラズパイZeroへのアクセスはスピーカーを裏返すだけですので、取り付け、配線等の作業も簡単に行えます。

ラズパイZeroをどうやって組み込むか？

「零函 (zero-bako)」に実際にラズパイZeroを組み込む手順は以下のようです。

（基本、端子を差し込むだけです。ハンダ付けやネジ止めの必要はありません。）

①配線を引き出す

右側用スピーカー（前面にボタンがある方）にラズパイZero本体を組み込みます。

スピーカー本体を裏返して底面が見えるようにします。

ラズパイ収納部からコードを一旦外に出します。 スピーカー本体には上図の9本のコードが用意されています。

②ラズパイを収納する

底面の収納部にラズパイ本体を上図の向きでMicroUSB端子同士が平行になるように入れます。

次にラズパイを平行に動かして、ラズパイ側とスピーカー側のMicroUSB端子を接続します。

（ラズパイZero本体の固定も兼ねますので、奥まで確実に差し込みます。）

③電源（5V）、電源ランプ（LED）を接続する

電源の「＋」と「－」をラズパイ本体に接続します。
ラズパイ本体のGPIOピンの「5V」に「＋」を、「GND」に「－」を接続します。

電源ランプ用のLCD（ボタンに内蔵）の「＋」と「－」をラズパイ本体のGPIOピンに接続します。

ラズパイ本体のGPIOピンの「3.3V」に「＋」を、「GND」に「－」を接続します。 これにより電源ON時にスピーカー前面のボタンが光り、通電状態を知らせます。

④ボタンを接続する

ボタンの「＋」と「－」をラズパイ本体のGPIOピンに接続します。
上図は一例です。実際はプログラムによって接続するGPIOピンは異なります。

設定（プルアップ/プルダウン）によってボタンの片側を「3.3V」ではなく「GND」に接続する場合もあります。

⑤アンプへの音声入力を接続する

アンプへの音声入力をラズパイ本体のGPIOピンに接続します。
ラズパイZeroには他のシリーズのように専用の音声出力端子がありませんので、GPIOから出力させます。（HDMI端子からも取り出せますが、ここはシンプルにGPIOから出力。）

ラズパイ側の設定変更が必要ですが、利用するOSによって違ってきますので、別途、今後の記事で説明したいと思います。

⑥組み込み完了

背面上部の音量調節ノブで電源がOFF状態（左回り端）を確認して、右下部の丸穴に付属の電源アダプターを差し込みます。

音量調節ノブで電源をON（右回し）にすれば、アンプが通電し、ラズパイが起動します。

（ラズパイ起動後、USB端子も利用可能になります。）

音声再生時には音量調節ノブで音の大きさを調整できます。

2chステレオとして使用する場合は、スピーカー端子にスピーカーケーブルを接続して、左側用のスピーカーに接続します。

これで完成。何に使うか？

「零函 (zero-bako)」へのラズパイZeroの組み込みは以上で完了です。

組み込んだだけでは何もできないので、今後の記事で実際の活用方法も報告したいと思います。

（とりあえず、Volumio２のインストールかな？）
